开始组装之前:
- 请不要将修剪器刀片鞘连接到修剪器头之前。锋利的刀片尖端具有很高的受伤风险。
- 这是一个很大的套件,因此理想情况下,组装过程应在一个有足够的开放空间的地方进行,以允许操纵工具而不会出现事故风险。
- 确保以下所有组件都包含在框中。如果缺少这些零件,请立即联系SGS客户服务。
包含您的修剪器:

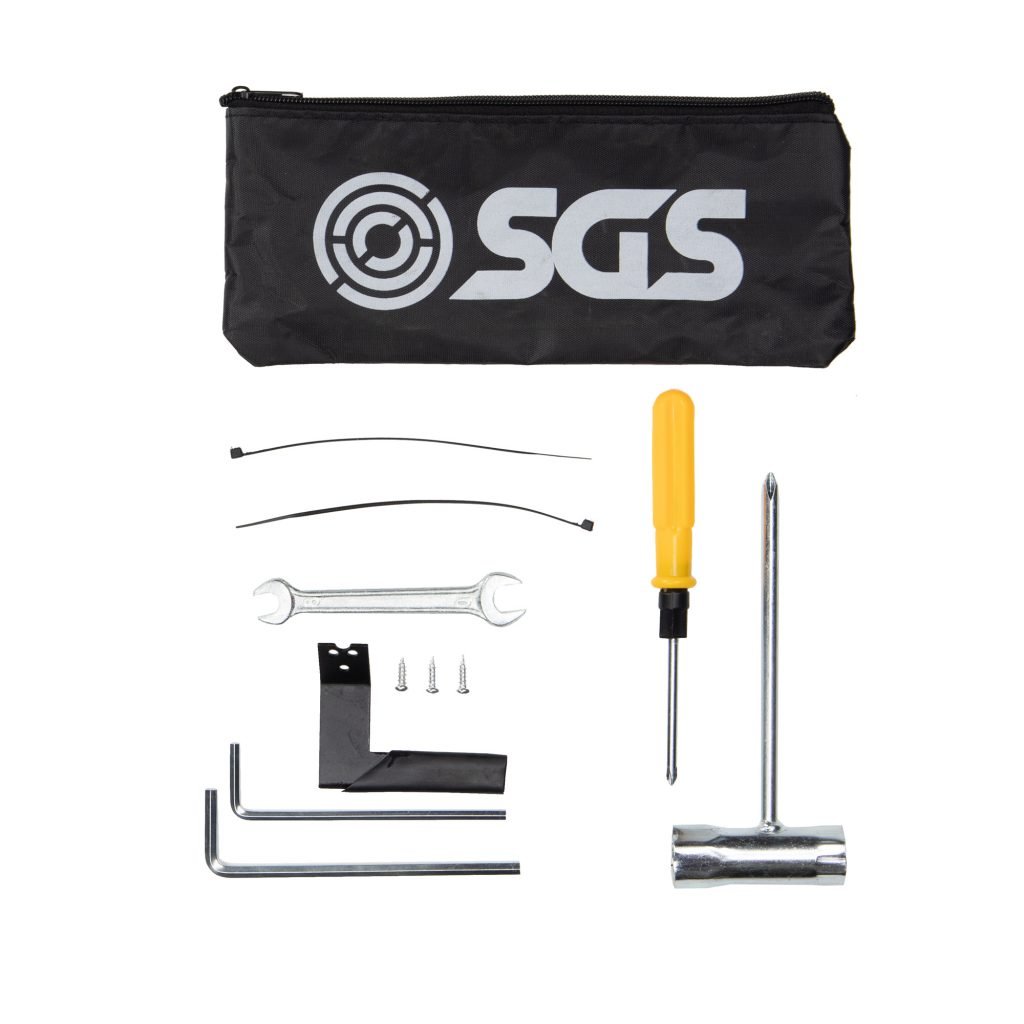

工具包

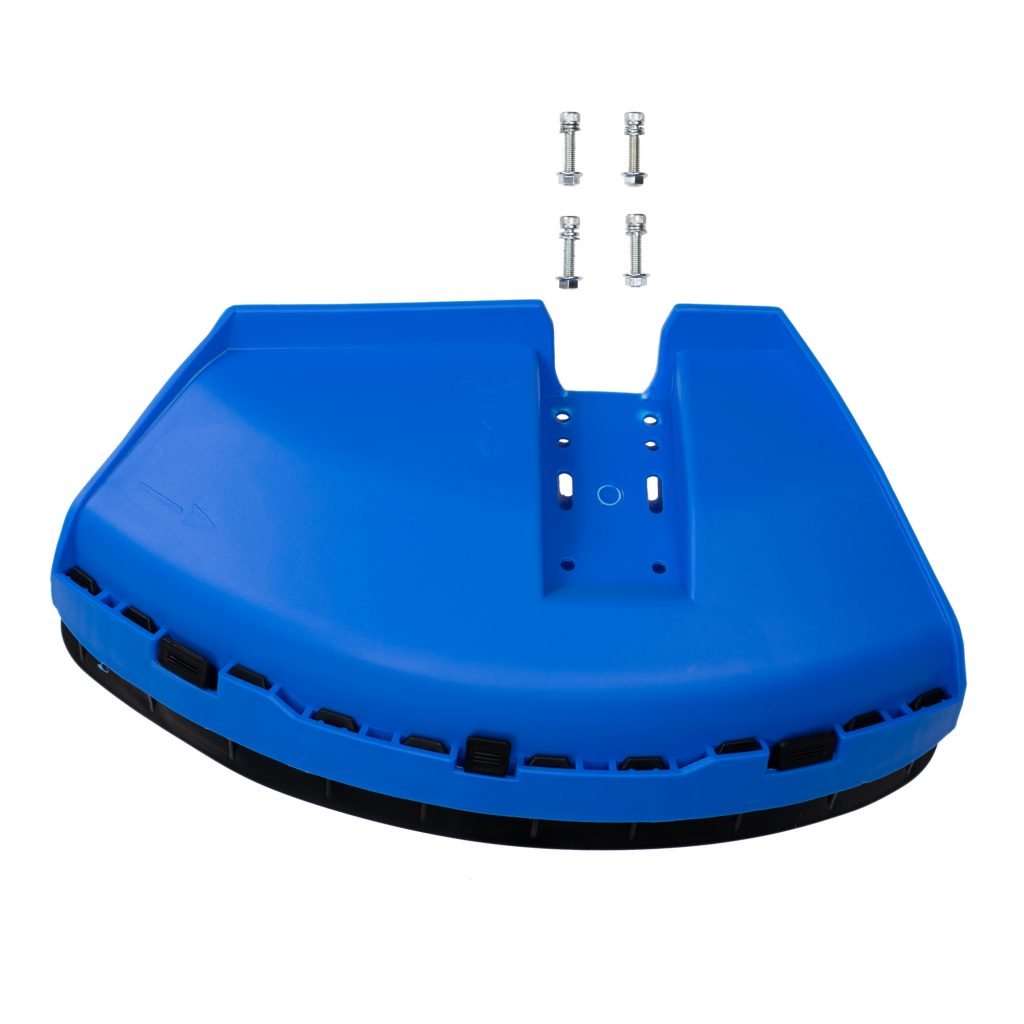

警卫

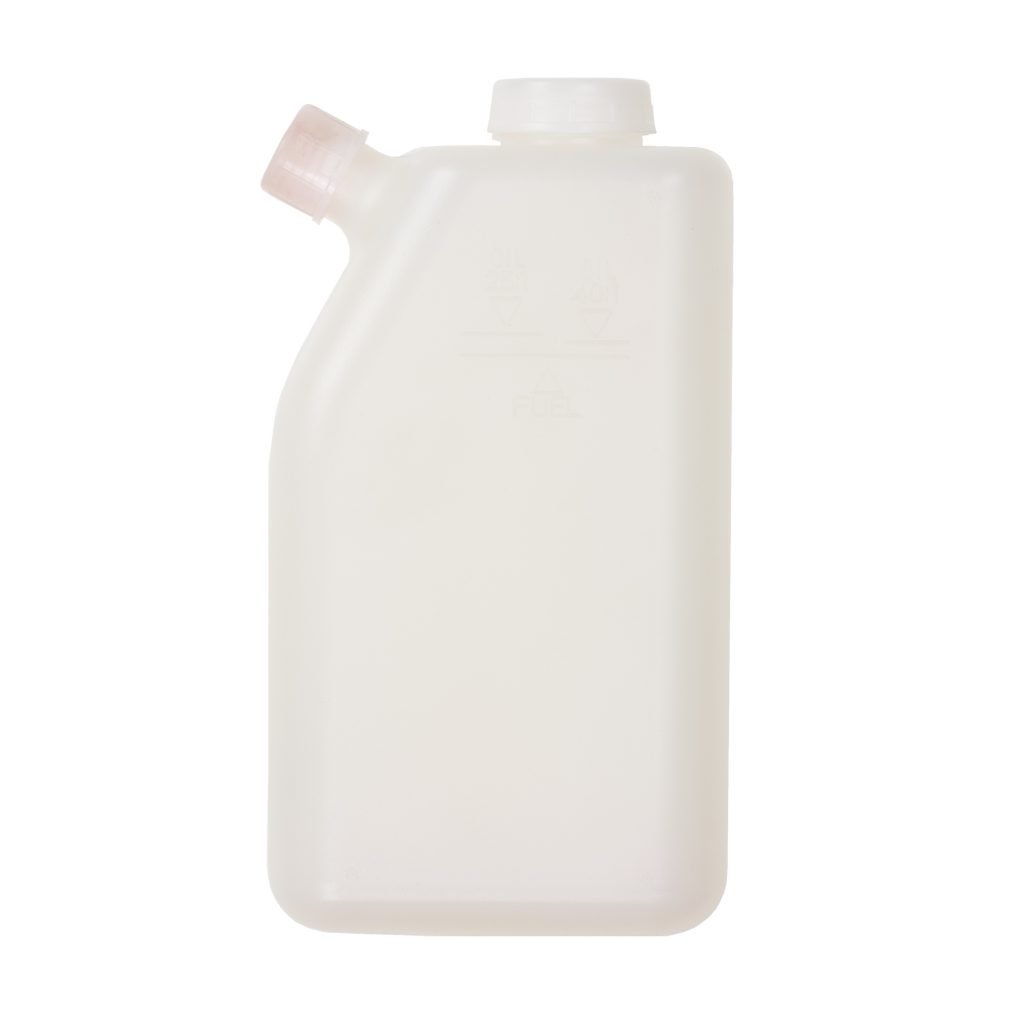

混合水罐

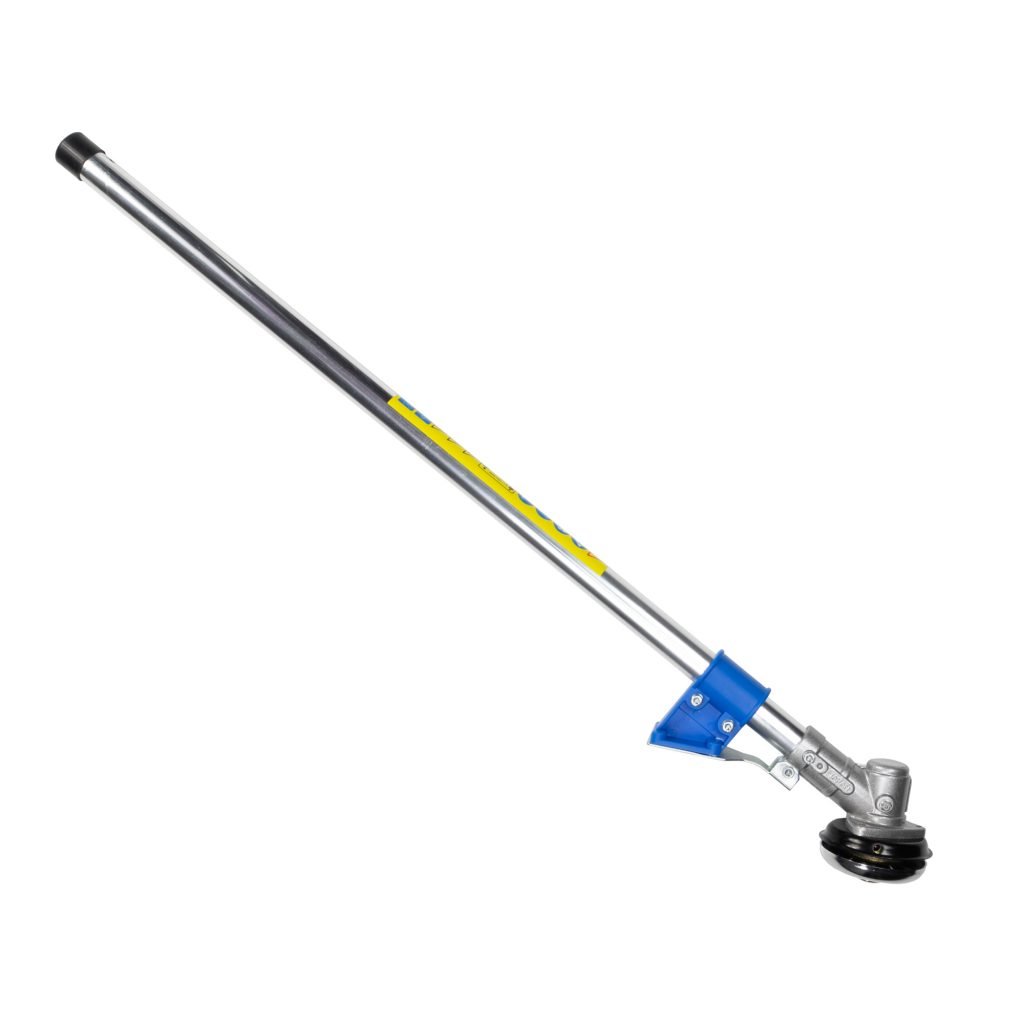

工作轴
线轴和刀片

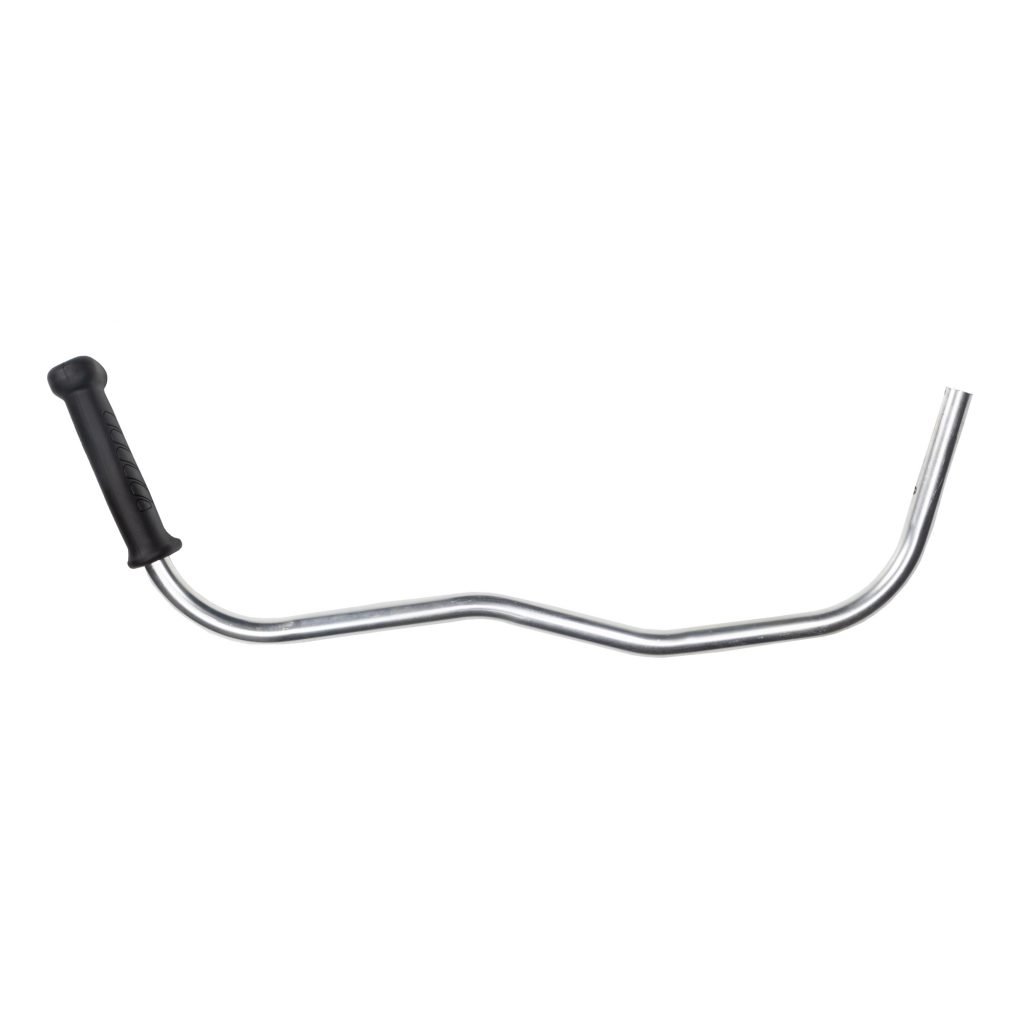

处理

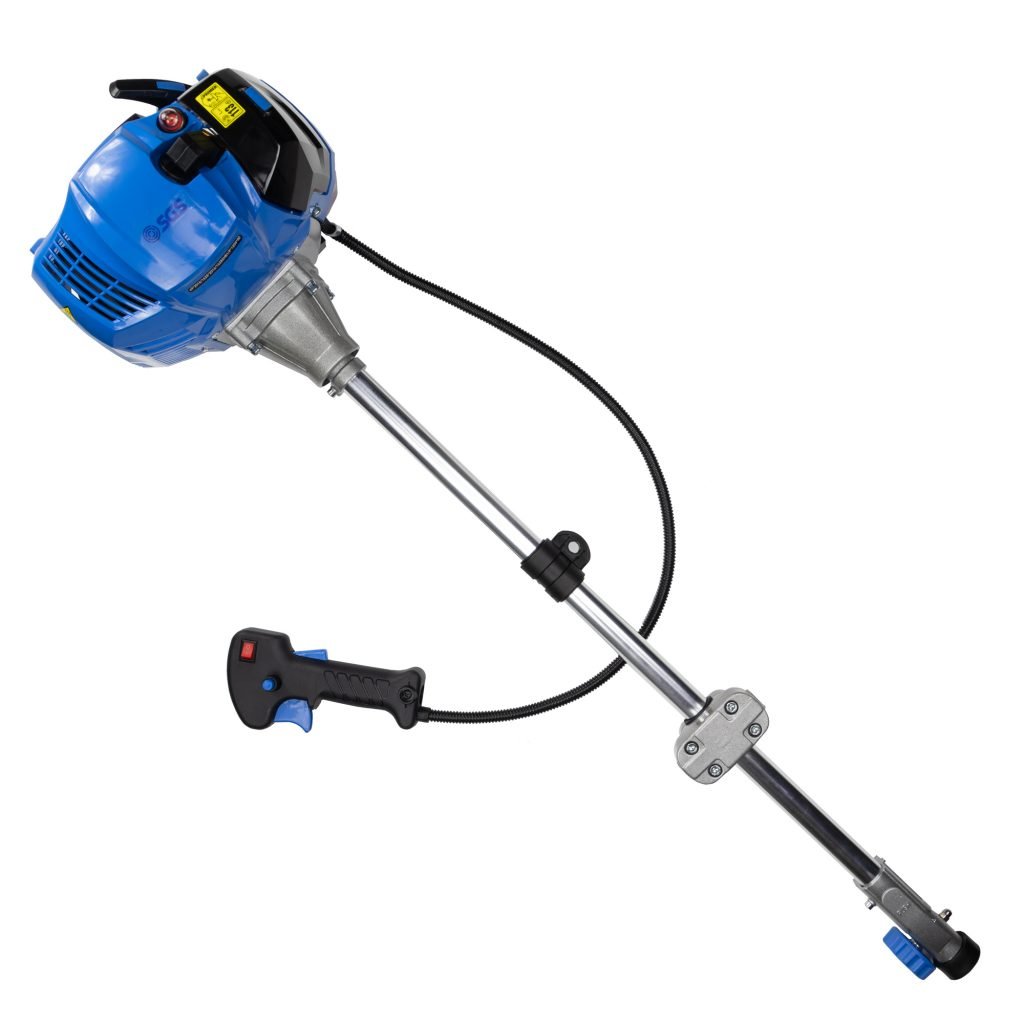

主轴

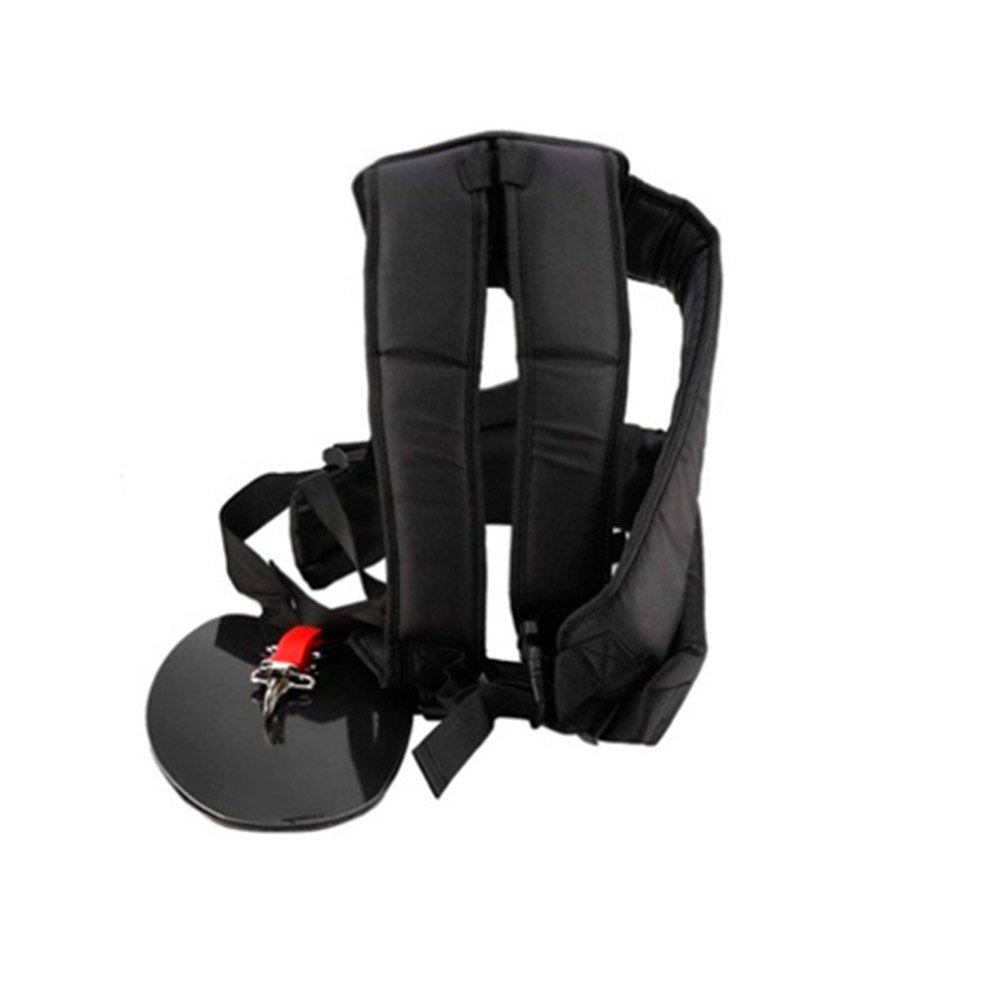

马具
步骤1:安装手柄
通过拧下4个螺钉,卸下顶部固定件(a)。手柄必须偏移,油门组件插槽更靠近主轴,如下所示。

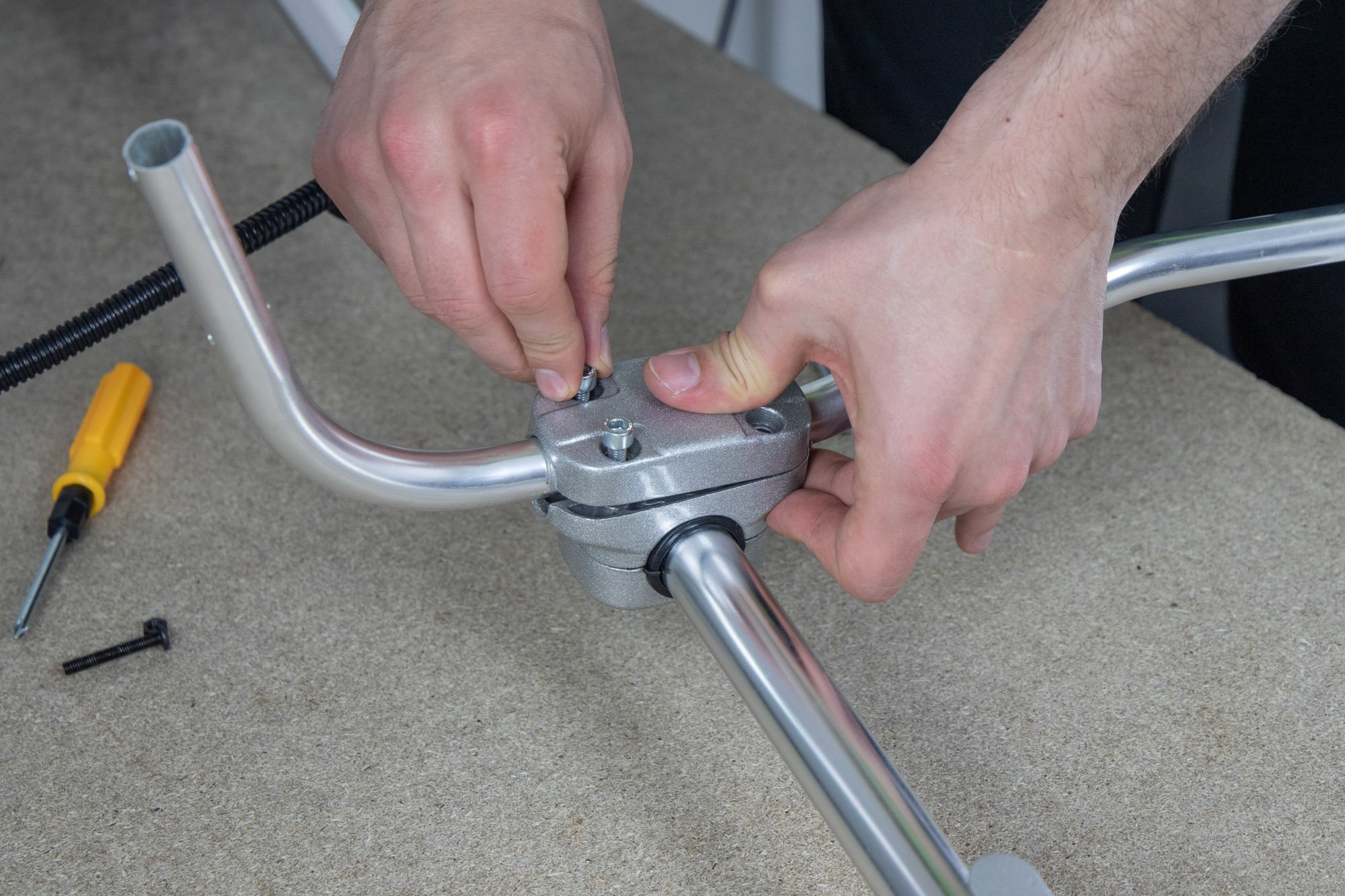

将固定件放回原处,然后拧入4个螺钉。确保手柄不会向后或向前旋转。一旦手柄坐在正确的位置,就可以使用提供的两个十六进制键中的较大的螺钉牢固地拧紧螺钉。
步骤2:安装油门部件

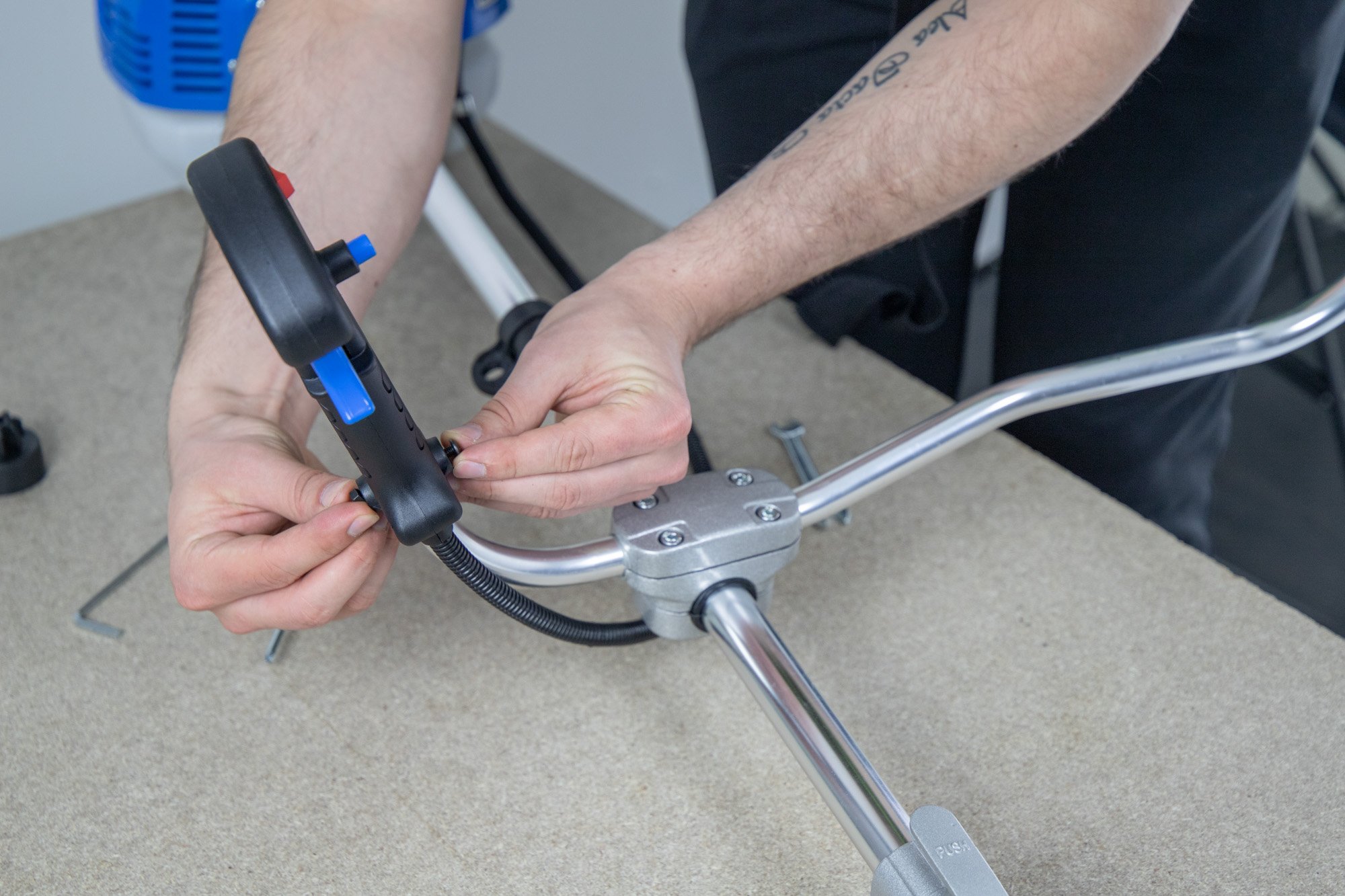

卸下穿过油门组件底部的螺钉和螺母,然后将其插入手柄上。如果您遇到阻力,请在向下推时稍微向左和向右旋转。
将底座的孔与手柄上的孔对齐后,重新放置螺钉和螺母以将油门组件固定到位,并用提供的螺丝刀拧紧。
步骤3:安装切割固定器

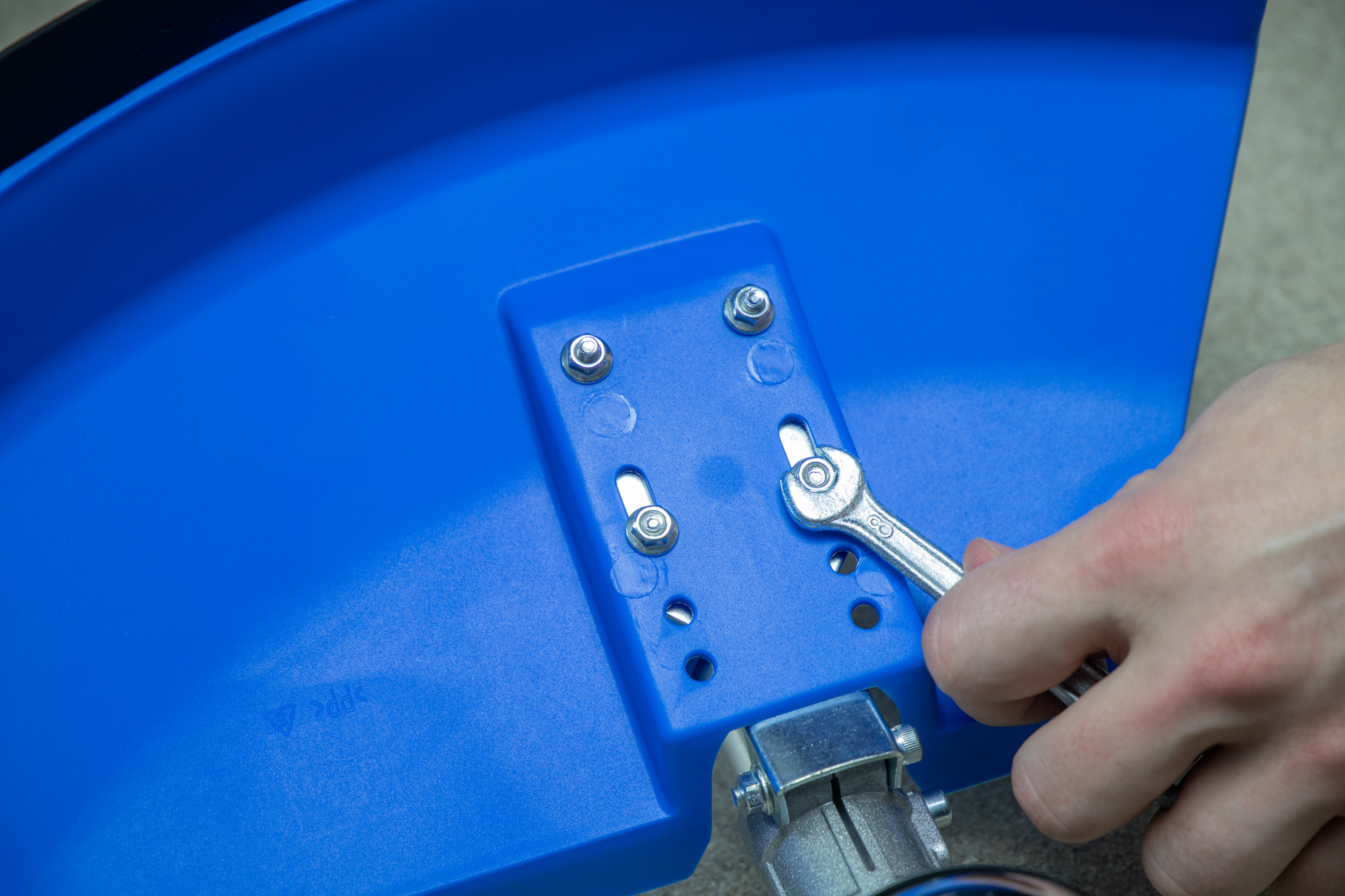

拧开四个固定螺母
如下所示,将防护装置放置在适合您打算使用的修剪机的设置中。
根据使用的修剪器头,有两个修剪器防护设置。
使用刀片时,警卫在使用线条修剪器头时靠近头部。
步骤4:安装切割附件

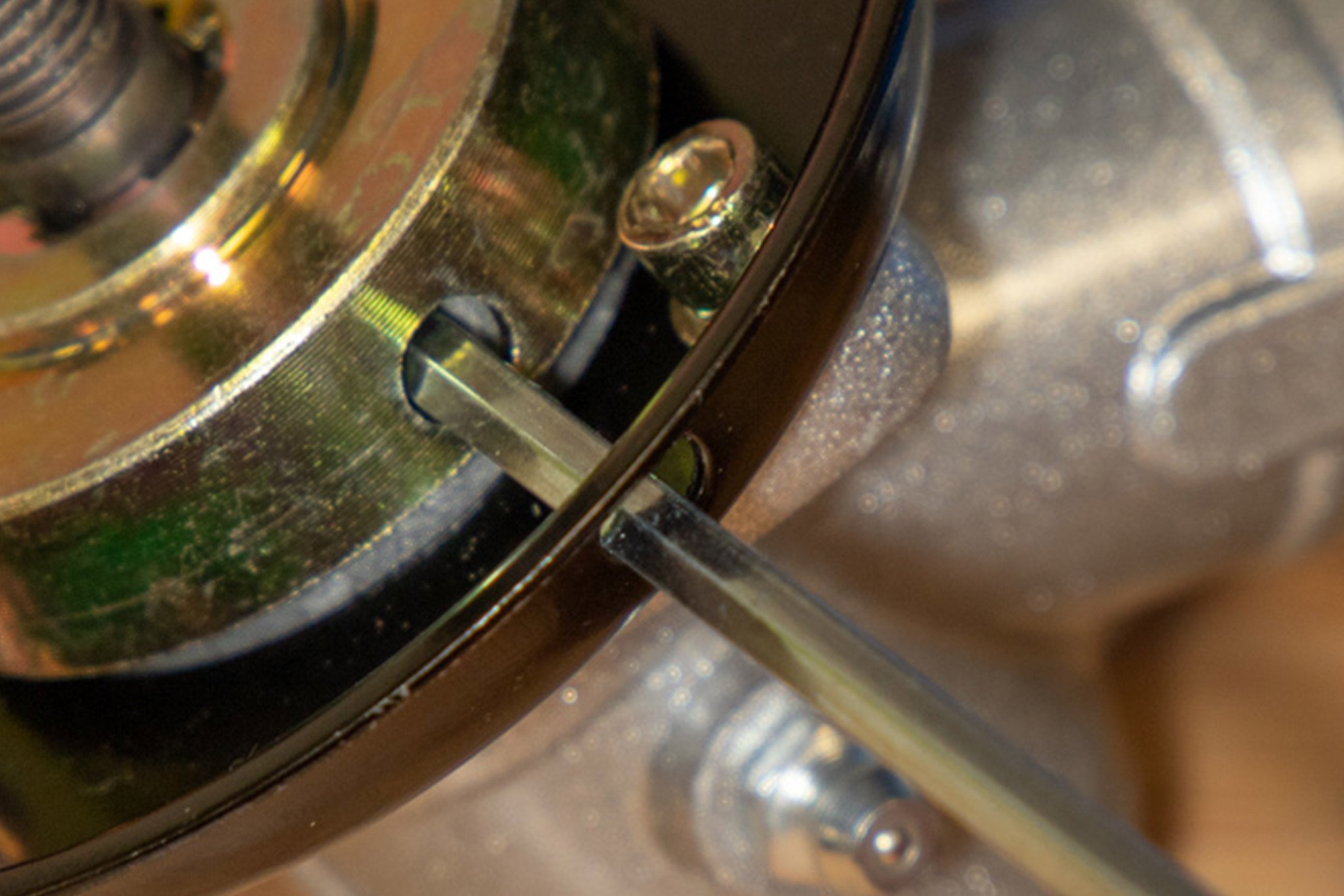

一个。刀片附件:将较小的十六进制键插入齿轮箱侧的孔中,以确保它也会在车轴板中的孔中插入以防止车轴转动。
转动卸下车轴螺母顺时针。
轴螺母关闭后,您可以卸下两个垫圈。
将刀片放在轴上,然后是轴垫圈,然后是垫子垫圈。
最后,将轴螺母放回原处,并通过转动将其拧紧逆时针,同时再次用十六进制钥匙锁定轴。在启动机器之前,在此阶段卸下刀片鞘是理想的选择。
b。线修剪器头:线轴将螺丝直接拧到车轴上。如上图所示,卸下两个垫圈,然后转动固定线轴逆时针。
步骤4:将工作轴连接到主轴
从两个轴的末端上卸下橡胶帽。

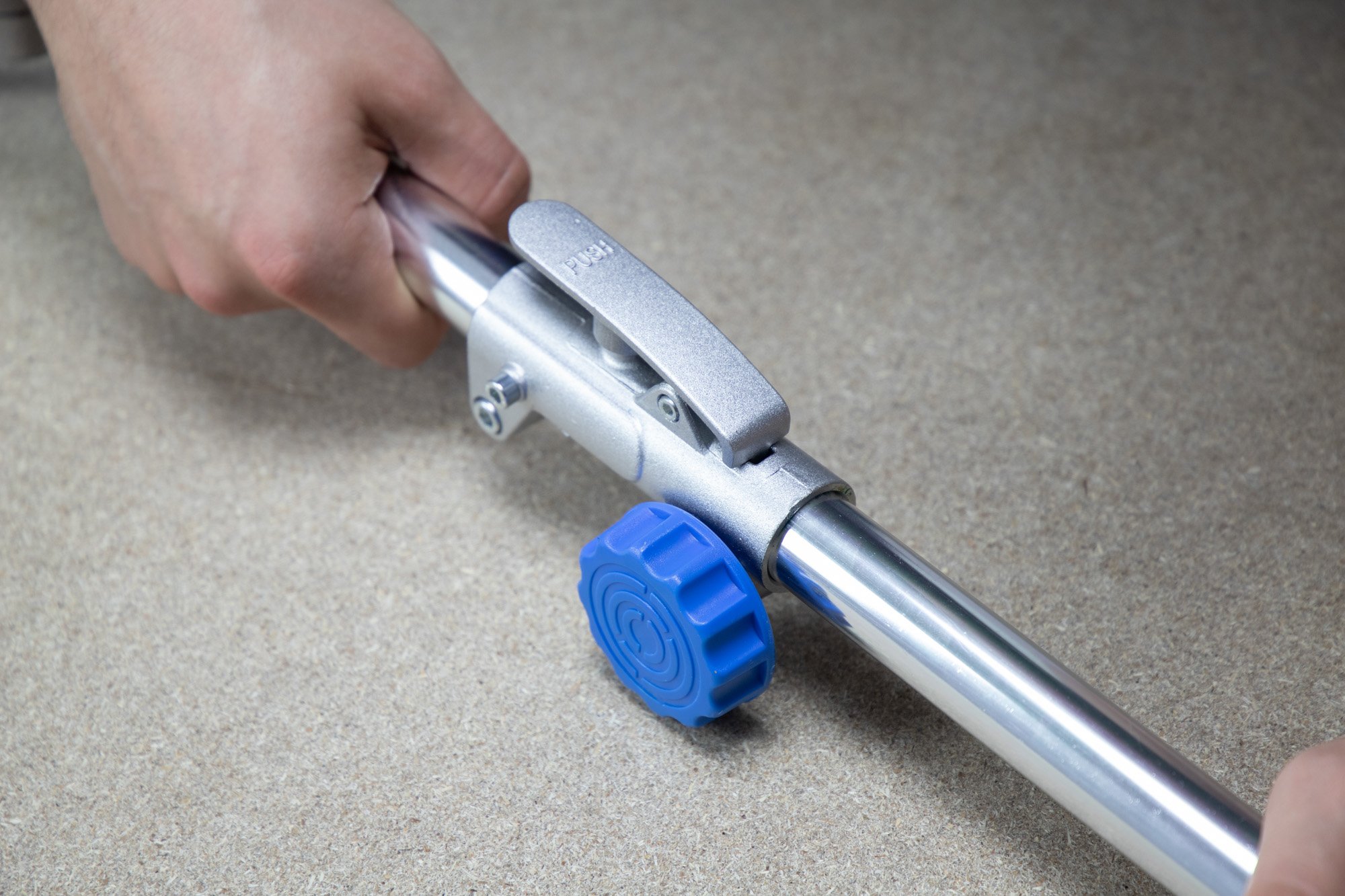

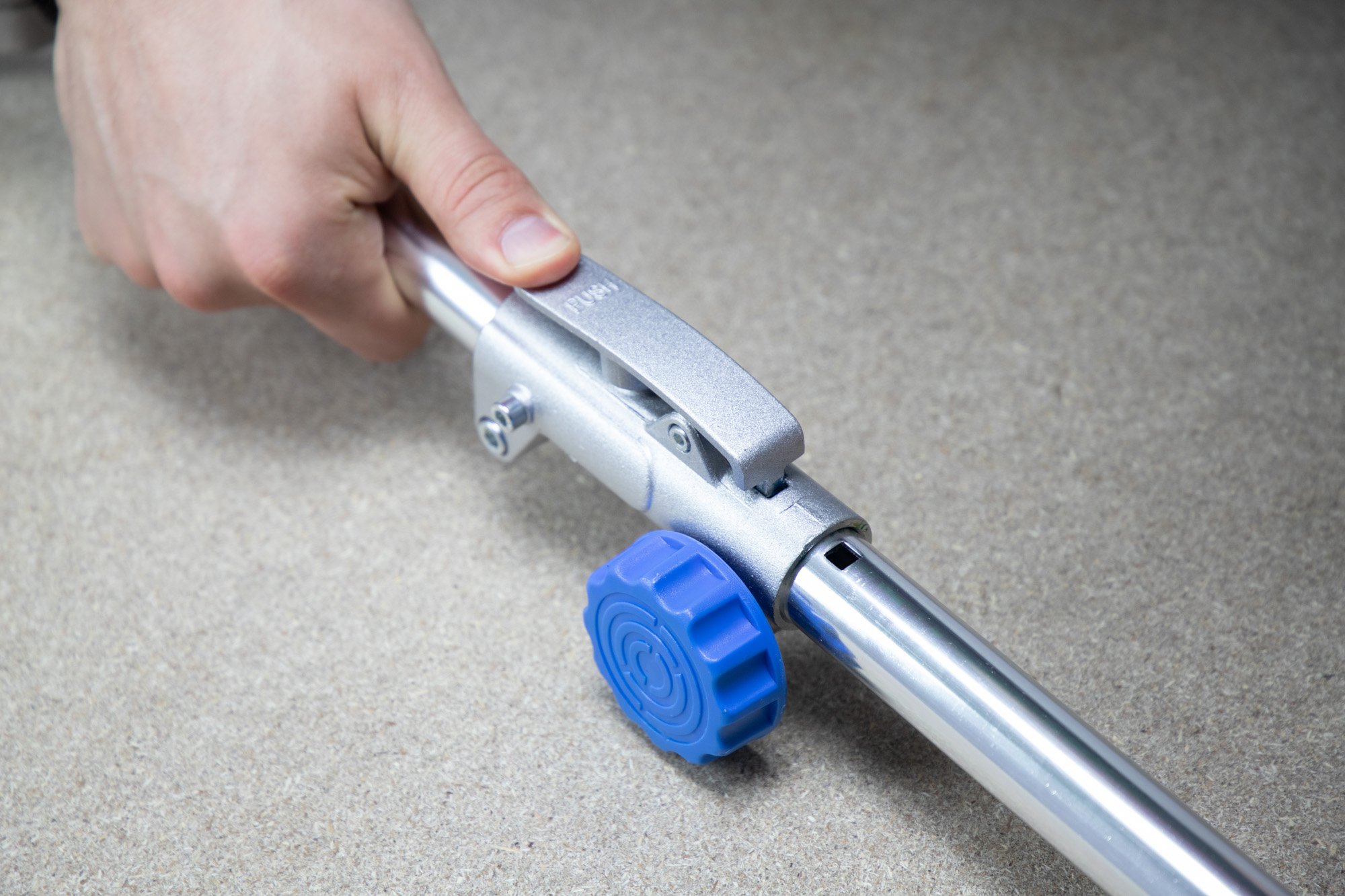

如有必要,松开锁定旋钮。按住“按下”按钮,以使工作轴被插入管子耦合器,同时在插入过程中轻轻旋转以确保驱动轴正确对齐。释放“推”按钮以将两个轴锁定在位置。最后,通过顺时针旋转来拧紧锁定旋钮。
步骤5:戴上安全带并平衡
戴上线束并进行调整以使其贴合。确保臀部后卫位于臀部/大腿的侧面,而不是前部。您可以通过向后滑动或向前滑动支撑带来调整其位置。
固定缝隙,让它悬挂在安全带上。进行进一步的调整,直到达到所需的工作位置。
步骤6:混合油和燃料
‣笔记:仅使用2台风机油来确保正确的发动机功能。使用错误的油类型可能会导致发动机损坏甚至失效,并使保修无效。

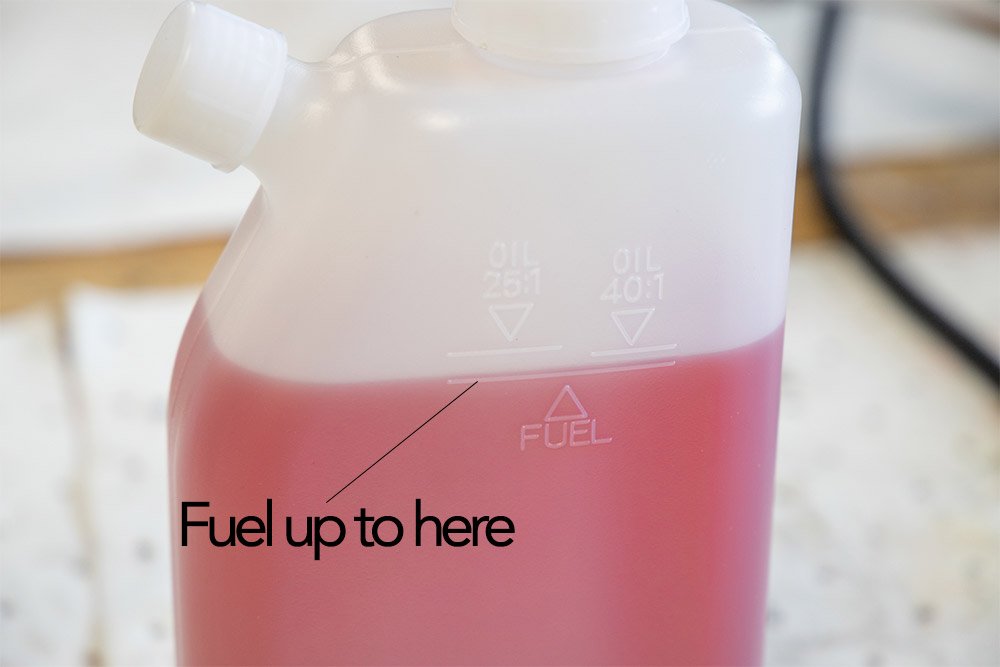

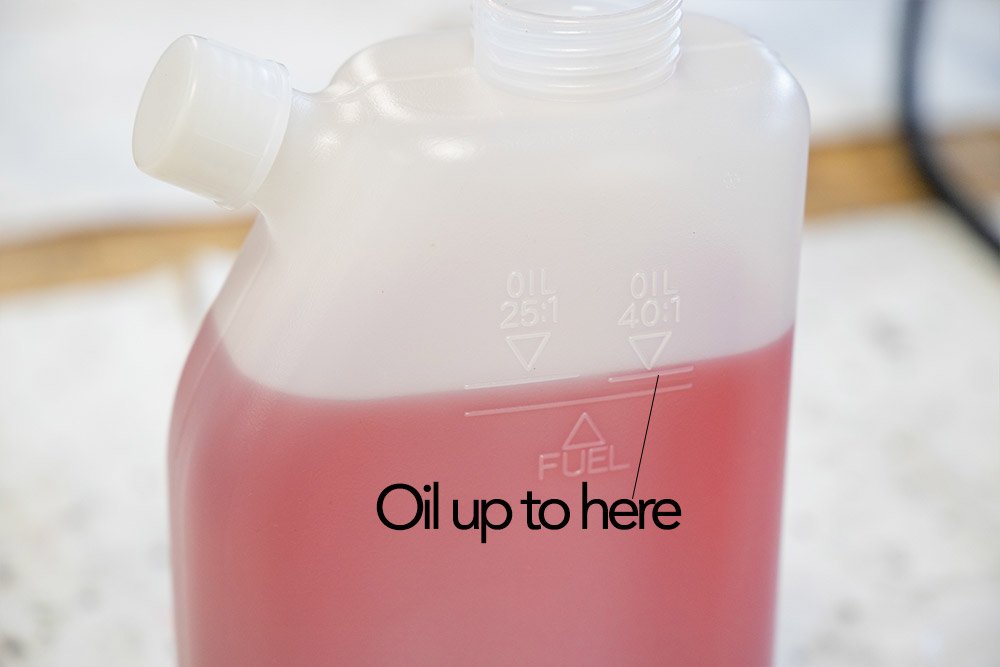

在提供的混合罐中,以40:1的比例混合燃料和油-40燃料和1个油。始终首先添加燃料直至水罐上的标记,然后将油到指示的水平。盖上帽子,摇几次。
步骤7:加油
‣笔记:发动机旋转必须始终进行加油离开,理想情况下,裸露的地面铺设在裸露的地面上。

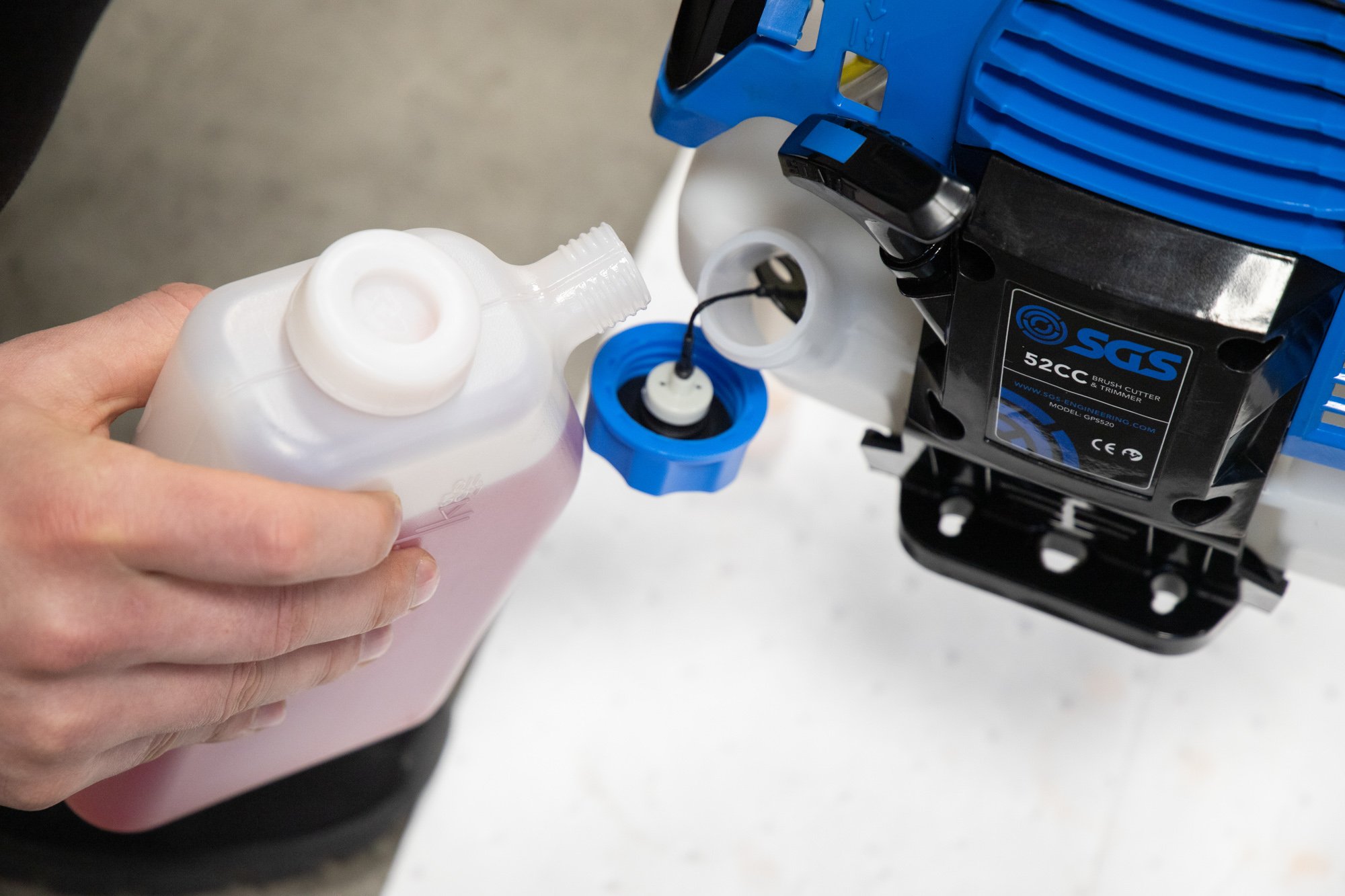

卸下燃油盖,然后小心地将燃油倒入较小的喷嘴。如果燃油箱为空,则可以倒入混合壶的全部内容物。这也是储罐中应随时使用的最大燃油/油混合物。
步骤8:开始剪裁
按5到8次启动灯泡。这将有助于使用启动线的拉力较少。
将油门组件上的Strimmer开关设置为ON(i)。
为了感冒起点,将choke移至“启动”(封闭)位置,然后挤压节气门扳机一次。
将Strimmer发动机固定在适当的位置,并一直牢固地拉动启动器线。发动机应在3到5次拉动后启动。不要拉出时,放开起动绳手柄,或者您冒着将其砸向发动机主体的风险。另外,让起动绳一路返回,然后再拉动。发动机运行后,将choke设置为“运行”(打开)位置。
机器运行后,挤压油门触发器以将发动机转速2-3次,然后让其空转30-40秒。之后,您的精简器应准备好使用。
